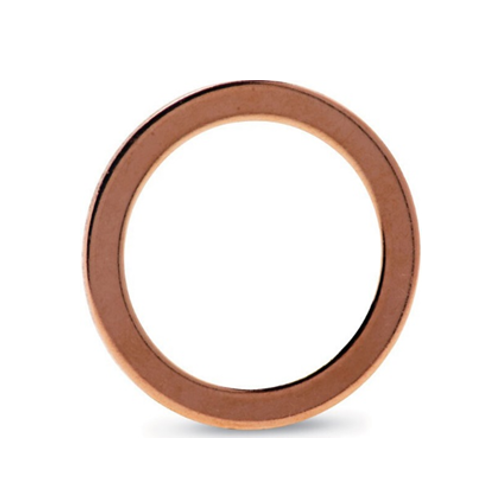

COPPER WASHER - DIN 125


Aluminum washer range available


Size ID (mm) OD (mm) Thickness (mm)
M5 5 10 1
M6 6 10 1
M8 8 12 1
M10 10 14 1.5
M12 12 16 1.5
M14 14 18 1.5
M16 16 22 2
M18 18 24 1.5
M20 20 24 2
M22 22 27 1
M24 24 30 2
M26 26 34 2
M30 30 38 4

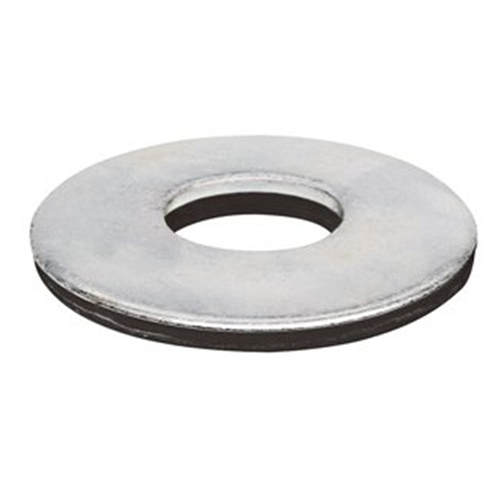

BONDED WASHER - DIN 6908


Available in EVA and EPDM


Hole Size (mm) OD Use with Application
6 19 Top Speed & Tek Screw IBR & Corrigated Sheeting
6 26 Top Speed & Tek Screw IBR & Corrigated Sheeting

BLACK CUT AND SPRING DISC WASHER


SPRING DISC WASHER - DIN 2093


Size Plain Zinc Plated
M6 * *
M8 * *
M10 * *
M12 * *
M14 * *
M16 * *
M20 * *
M24 * *
M27 * *
M30 * *
M36 * *
M39 * *
M42 * *
5/16? * *

DISC SPRING WASHER - DIN 6796

Size Plain Passivated Yellow
M6 * *
M8 * *
M10 * *
M12 * *
M16 * *
M20 * *

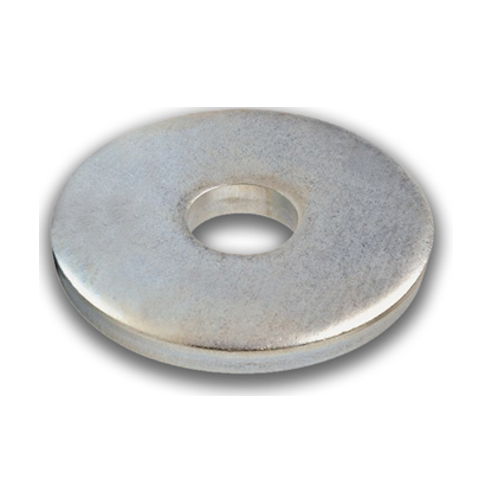

FENDER WASHER - DIN 9021


Mild Steel / BS 4320 / Stainless Steel Gr A2 and A4

AVAILABLE IN, BLACK, NYLON, ELECTRO GALVANISED AND STAINLESS STEEL.

ALSO SPECIAL SIZES WASHERS


Size ID (mm) OD (mm) Thickness (mm)
M5 5.2 25 1.2
M6 6.4 32 1.2
M8 8.4 38 1.2
M10 10.5 45 1.2
M12 13 46 1.2
M16 17 50 1.5
M20 21 60 1.6

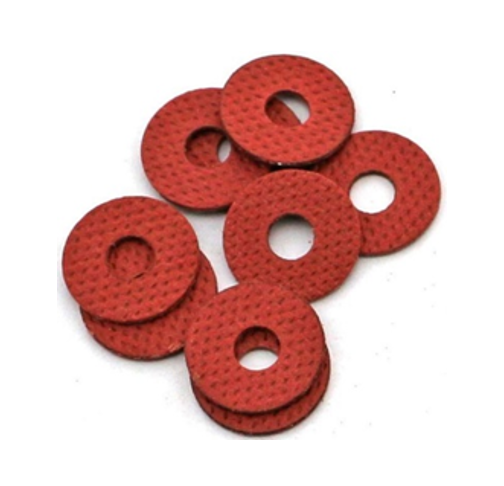

FIBER WASHER - DIN 125


Nylon available


Size ID (mm) OD (mm) Thickness (mm)
M3 3.2 7 0.8
M4 4.3 9 0.8
M5 5.2 11 0.8
M6 6.4 12.7 0.8
M8 8.4 16 0.8
M10 10.2 16 0.8
M12 12.7 20 0.8
M14 14.9 22 0.8
M16 16.1 22 0.8
M20 21 27 0.8
M22 22.2 41.3 0.8
M24 25.4 32 0.8

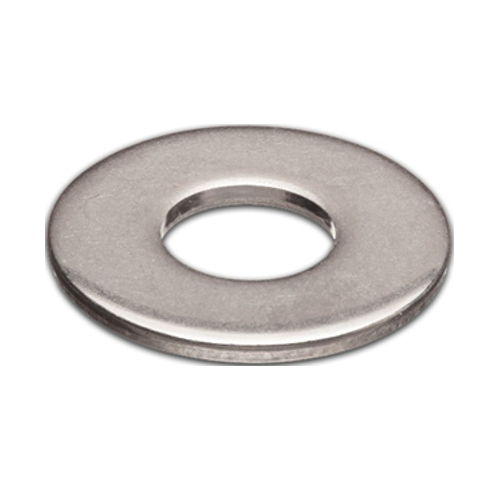

FLAT WASHER - DIN 125


Mild Steel / BS 4320 / Stainless Steel Gr A2 and A4


Size ID (mm) OD (mm) Thickness (mm)
M3 3.2 7 0.5
M4 4.3 9 0.7
M5 5.3 10 0.8
M6 6.4 12.5 0.8
M8 8.4 16 1
M10 10.5 21 1.2
M12 13 24 1.6
M14 15 28 1.6
M16 17 30 2
M18 19 34 2
M20 21 37 2
M22 23 39 2
M24 25 44 2
M27 28 50 2
M30 31 56 2
M33 34 60 3
M36 37 66 3

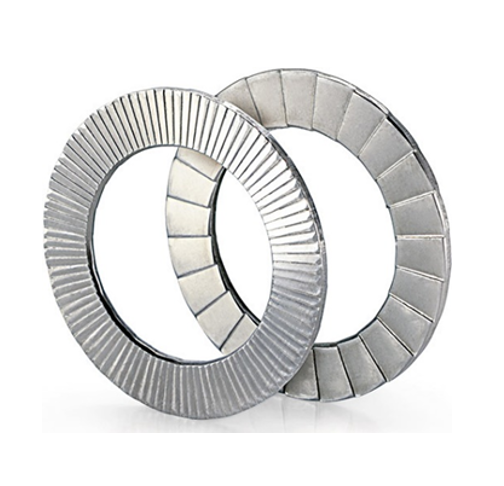

NORD-LOCK WASHER


FINISH     Yellow Passivated


Size ID (mm) OD (mm) Thickness (mm)
M3 3.4 7 1.8
M4 4.4 7.6 1.8
M5 5.4 9 1.8
M6 6.5 10.8 1.8
M8 8.7 13.5 2.5
M10 10.7 16.6 2.5
M12 13 19.5 2.5
M16 17 25.4 3.4
M18 19.5 29 3.4
M20 21.4 30.7 3.4
M24 25.3 39
M30 31.4 47 6.6

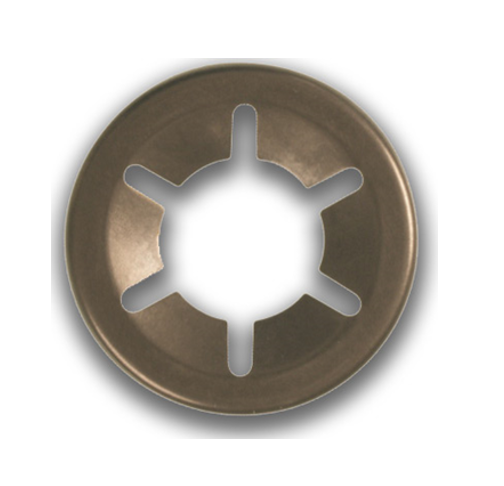

PUSH ON FIX - DIN 6798


Dot Lock (Top Hat) also available

UNCAPPED


3mm / 4mm / 5mm / 6mm / 8mm / 10mm / 14mm / 16mm

DOME CAPPED


SizeDome Size (mm) OD (mm)
3 5
4 6
5 8
6 10
8 12

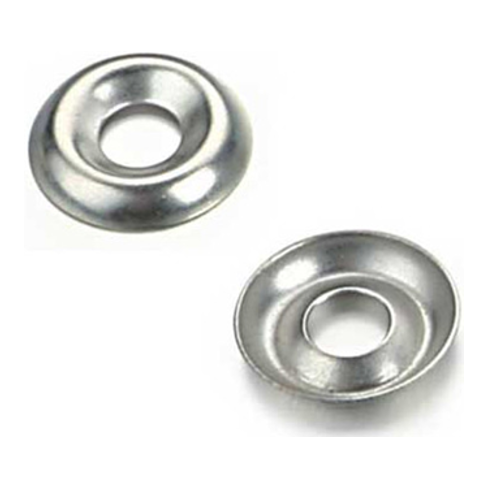

SCREW CUP WASHER


Use with self tapping screws


Size Electro Galvanised Stainless steel
M4 * *
M5 * *
M6 * *
M8 * *

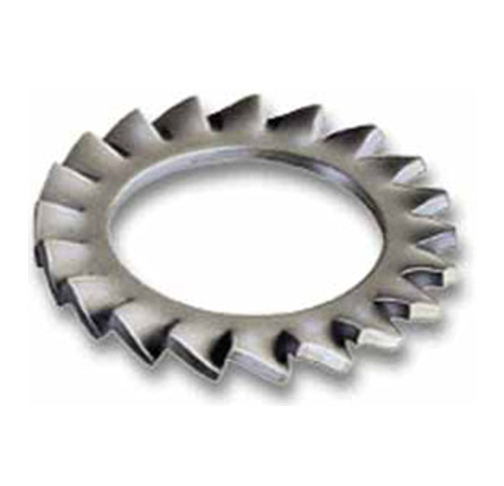

SERRATED WASHER - DIN 6798, 137


Various profiles available


Size External Teeth Internal Teeth Wavy
M2.5 * * *
M3 * * *
M4 * * *
M5 * * *
M6 * * *
M8 * * *
M10 * * *
M12 * * *
M16 * * *

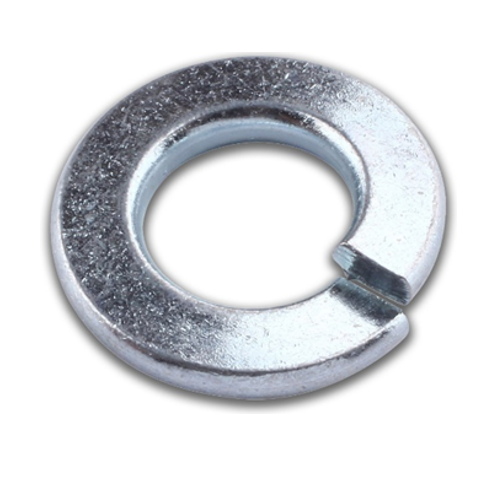

SPRING WASHER - DIN 127


Various profiles

Black, Electro Galvanised and Stainless Steel / Medium Duty


Size ID (mm) OD (mm) Thickness (mm)
M3 3.4 5.6 1
M4 4.4 7 1.6
M5 5.4 9.5 1.6
M6 6.5 10.6 2
M8 10.4 14.2 2.6
M10 10.4 16.4 3
M12 12.4 19.5 3.5
M14 14.5 22.6 4
M16 16.6 24.6 4
M18 18.7 28.7 5
M20 20.7 30.7 5
M22 23 35 6
M24 25 36.9 6
M27 28 42.2 7
M30 31 45.2 7
M33 34 48 7
M36 37 53 8

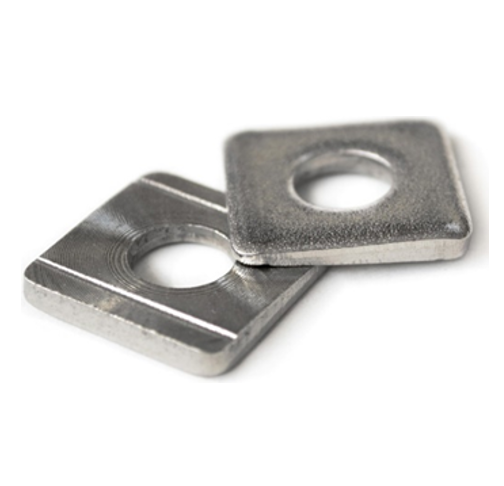

SQUARE TAPER WASHER - DIN 435


Mild Steel / 5 deg angle

Hot Dipped Galvanised


Bolt Size (mm) Hole Size (mm) Washer Size (mm) Thickest Side (mm)
M10 11 38 x 38 6.5
M12 13 38 x 38 6.5
M16 17 38 x 38 6.5
M20 21 38 x 38 6.5
M22 23 38 x 38 6.5
M24 25 38 x 38 6.5

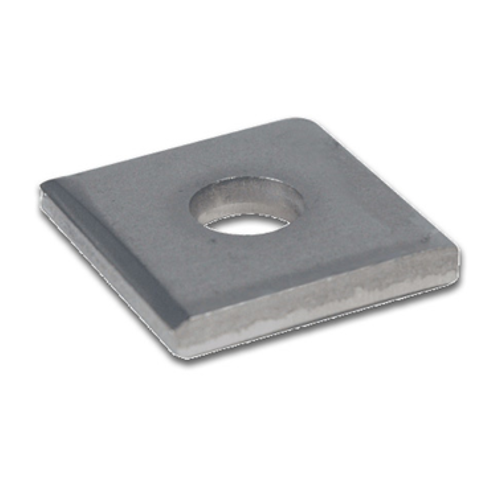

SQUARE WASHER - DIN 436


Special sizes

Black and Electro Galvanised


Size (mm) Flat Cone
15 * *
20 * *

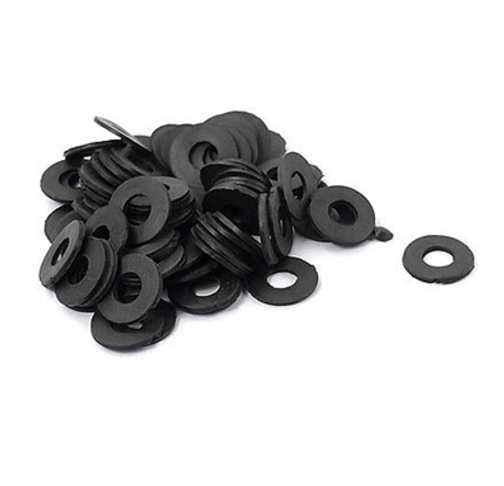

TAP RUBBER WASHER


Size Washer size (mm) Thickness
M6 20 x 20 2
M8 25 x 25 2
M10 30 x 30 2.5
M12 36 x 36 4
M12 40 x 40 3
M16 50 x 50 4
M20 60 x 60 5
